Le frein pour machines d'ingénierie est doté d'un étrier normalement ouvert à actionnement hydraulique. Les applications incluent :
• Grues mobiles et sur chenilles
• Compacteurs dynamiques
• Appareils de forage rotatifs
• Équipements métallurgiques, chimiques, de construction, miniers et éoliens.
Conditions de fonctionnement
Plage de température ambiante
-20 degrés à 50 degrés
Environnement d'installation
Intérieur ou extérieur avec protection contre les intempéries.
Exigences particulières
Configurations personnalisées disponibles sur demande.
Désignation du modèle
Remarque : Les modèles spécifiques et les dimensions structurelles sont sujets à changement sans préavis. Nous pouvons également fabriquer une gamme complète de freins normalement ouverts et de produits personnalisés non-standard selon les exigences du client.
Tableau des paramètres techniques et des dimensions hors tout
Pression d'huile : (MPa)
| Modèle de produit | Force de freinage (N) | Couple de freinage (Nm) | Pression d'huile de travail (MPa) | Taille du port pétrolier |
| DADH60-C1-FW | 2100×pression d'huile | Force de freinage×(diamètre du disque/2-0.052)Unité de diamètre de disque : m | 5-20 | M14×1.5 |
| DADH60-C1-DW | 2100×(pression d'huile-0,5) | |||
| DADH60-C1-FW | 4200×pression d'huile | |||
| DADH60-C1-DW | 4200×(pression d'huile-0,5) | |||
| DADH80-C1-FW | 3800×pression d'huile | |||
| DADH80-C1-DW | 3800×(pression d'huile-0,5) | |||
| DADH80-C1-FW | 7600×pression d'huile | |||
| DADH80-C1-DW | 7600×(pression d'huile-0,5) | |||
| DADH90-C1-FW | 9600×pression d'huile | |||
| DADH90-C1-DW | 9600×(pression d'huile-0,5) | |||
| DADH80-SKD | 3800×pression d'huile | M22×1.5 |
- Les modèles DADH60-C1-FW, DADH80-C1-FW et DADH90-C-FW conviennent aux applications où le circuit d'huile n'a pas de pression de secours et où la pression résiduelle est proche de zéro.
- Les modèles DADH60-C1-DW, DADH80-C1-DW et DADH90-C-DW conviennent aux applications où le circuit d'huile n'a pas de pression de secours et où la pression résiduelle est inférieure à 0,5 MPa.

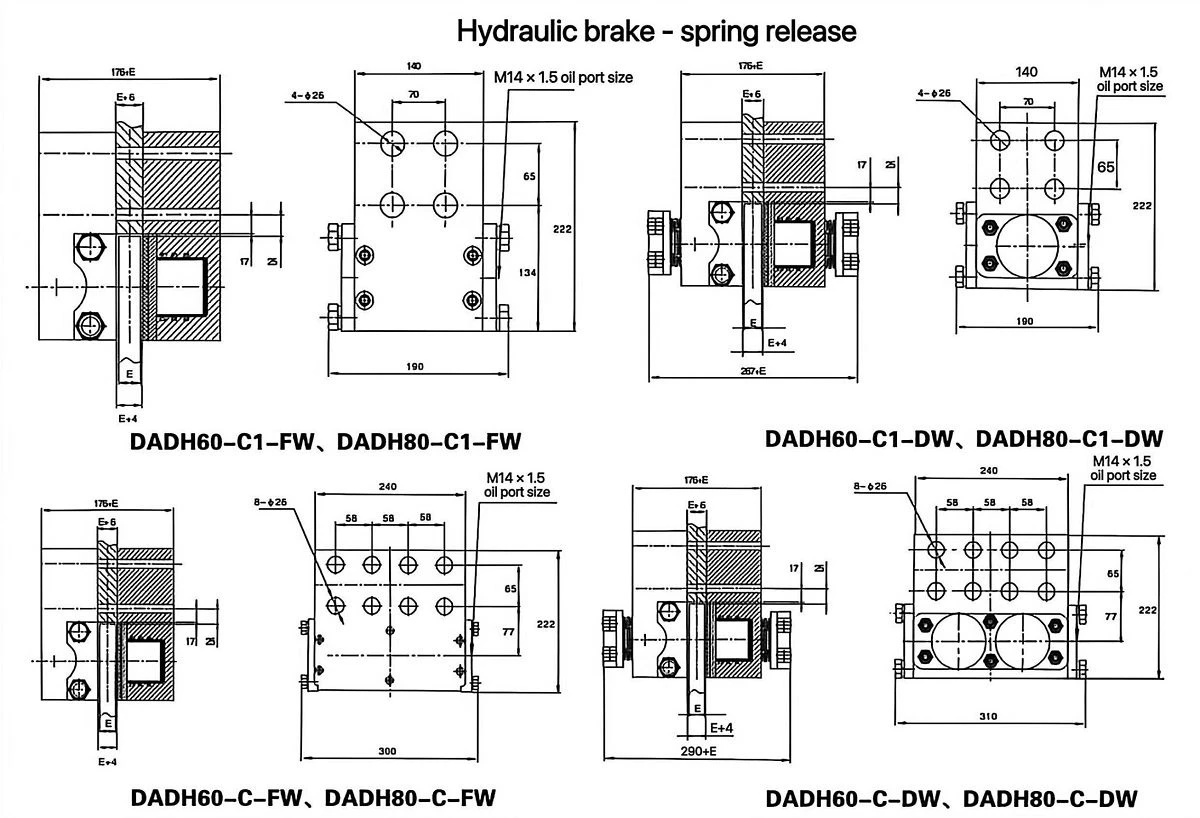

Dessin au trait
Service de personnalisation et OEM
Nous fournissons un support OEM et de personnalisation complet aux clients industriels mondiaux, notamment :
Personnalisation des dimensions structurelles
Adaptation interface hydraulique
Réglage de la force de freinage
Sélection des matériaux
Conception de freins industriels non-standard
Contrôle qualité rigoureux
Chaque frein DADH est soumis à des tests complets d'acceptation en usine (FAT) pour garantir des performances fiables dans les mécanismes de levage et d'orientation :
Tests de pression et de fuite –100 % des unités sont soumises à des tests de maintien hydraulique statique et dynamique à 1,5 fois la pression de fonctionnement maximale pour vérifier l'absence de fuite de fluide.
Validation du couple de freinage –Les tests dynamiques garantissent une force de serrage stable à des températures de fonctionnement allant de -20 degrés à +50 degrés.
Traçabilité des matériaux –Les composants porteurs critiques-et les joints importés haut de gamme sont entièrement traçables ; rapports d'essais de matériaux (MTR) disponibles sur demande.
Qualité certifiée –Tous les freins DADH sont fabriqués selon les normes de gestion de la qualité ISO 9001 et sont conformes aux certifications de sécurité CE et industrielles pertinentes, garantissant la conformité et la fiabilité internationales pour les applications OEM et industrielles.
